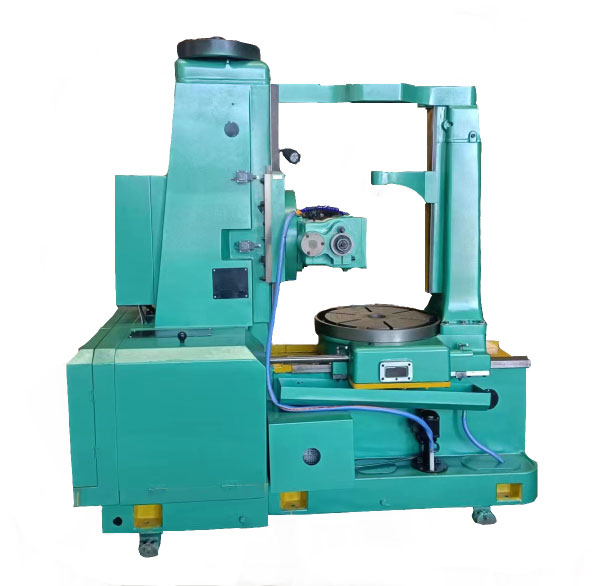

大型数控滚齿机运转原理

发表时间:2023/2/6 14:11:34

加工外啮合直齿、斜齿圆柱齿轮和鼓形齿、小锥度齿齿轮广泛运用大型数控滚齿机进行加工。大型数控滚齿机的专用dao具是齿轮滚刀,每把滚刀可以加工模数相同而齿数不等的各种巨细不同的直齿或斜齿渐开线外圆柱齿轮。适合成批大量生产的轿车、摩托车、拖拉机和机床等行业运用。大型数控滚齿机在作业过程中有必要有以下几个运动,才可以完结齿轮件加工的一系列工序:




1、即滚刀的切削也被称作为旋转运动,由变速齿轮的传动比决定其切削速度。

2、分齿作业即工件的旋转运动。在滚齿时,齿轮与齿条的啮合联系需要由其运转操作的速度和滚刀的旋转速度保持。但是因为刀齿摆放在一条螺旋线上,刀齿的方向与轴线并不笔直。所以,有必要把大型数控滚齿机的刀架扳转一个角度使之与齿轮的齿向协调。其联系由分齿挂轮的传动比来完结。关于单线滚刀,当dao具每转一转时,齿坯需转过一个齿的分度角度,即1/z转。

3、滚刀沿工件轴线自上而下的笔直进给运动,这种运转办法是为了确保大型数控滚齿机切出整个齿宽,由进给挂轮的传动比再经过与滚刀架相连接的丝杆螺母来完结。滚切直齿轮时,扳转的角度就是dao具的螺旋升角。滚切斜齿轮时,扳转角度的巨细及扳转方向还要根据斜齿轮的螺旋方向,以及螺旋角的巨细来决定。
